Optoelektronik sensörler
P2PY Uçuş Süresi lazer mesafe sensörleri
- V4A paslanmaz çelikten (1.4404/316L) dayanıklı gövde – kaynak sıçramalarında ve kıvılcım sıçramasına da dayanıklı
- Çarpma ve darbelere karşı yüksek mekanik direnç ve dayanıklılık
- Artırılmış koruma için özel kaplamalı değiştirilebilen PMMA optik cam
- Daha yüksek kaynak direnci için opsiyonel olarak değiştirilebilen CR-39 optik cam
- V4A paslanmaz çelikten (1.4404/316L) dayanıklı gövde – kaynak sıçramalarında ve kıvılcım sıçramasına da dayanıklı
- Çarpma ve darbelere karşı yüksek mekanik direnç ve dayanıklılık
- Artırılmış koruma için özel kaplamalı değiştirilebilen PMMA optik cam
- Daha yüksek kaynak direnci için opsiyonel olarak değiştirilebilen CR-39 optik cam
wintec’li Time-of-Flight lazer mesafe sensörleri kırmızı lazerle çalışan, güçlü ışık hareket süresi sensörleridir. Böylece büyük çalışma aralıklarını kapsarlar ve uzun mesafelerde bile objeleri güvenli ve güvenilir bir şekilde algılarlar.
Yeni DS teknolojili wintec nesli 10 metreye kadar hassas sonuçlar sunar ve özellikle objeleri aşırı eğik konumlarda bile örneğin parlak renk veya yüzey özelliklerinden bağımsız olarak güvenli bir şekilde tespit eder.
wintec kullanımı – dayanıklı ve sağlam

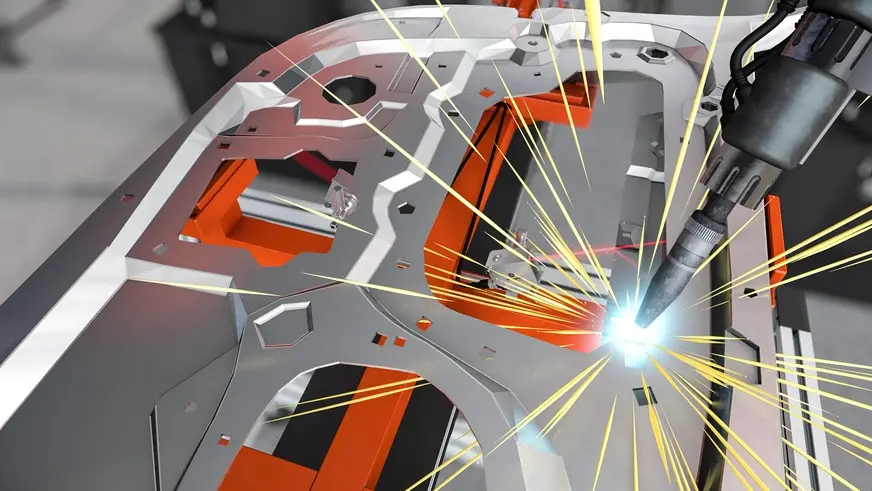

Otomobil karoseri parçalarının pozisyon kontrolü
Otomotiv üretiminde kapılar, bagaj kapıları veya çamurluk gibi karoseri parçaları robotlarla kaynak edilir. Sağlam V4A paslanmaz çelik gövde ve kaplamalı optik camda bulunan sensörler, kaynak düzeneklerindeki parçaların konumlarının tam olup olmadığını kontrol eder ve aynı zamanda kaynak sıçramalarına veya kıvılcımlara karşı dayanıklıdır.
Buradan uygulamaya ulaşabilirsiniz.
Endüktif Sensörler

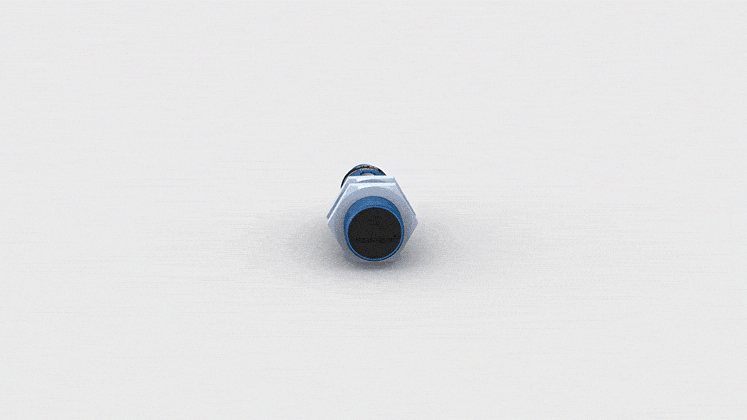

Kaynağa dayanıklı faktör 1 endüktif sensörler
- Teflon kaplama ile kaynağa dayanıklı (kovan, sensör kapağı, somunlar)
- Min. 200 mT’ye kadar manyetik doğru ve değişken alanlara karşı dayanıklı
- 4.200 Hz’ye kadar çok yüksek anahtarlama frekansları
- Güç Faktörü 1 ile 50 mm'ye varan yüksek anahtar mesafesi
Endüktif sensörler metalik objeleri temassız olarak elektromanyetik endüksiyonla algılar. Düzeltme faktörü 1’li sensörler farklı metallerde aynı anahtarlama mesafesine sahiptir ve bu şekilde farklı malzemelerin hassas bir şekilde tespit edilmesini sağlar.
Kaynağa dayanıklı sensörler çeşitli tasarımlarda ve çeşitli menzillerde temin edilebilir, montaj uygulama aralığına göre bitişik ya da bitişik olmadan gerçekleştirilir.
2D/3D profil sensörü

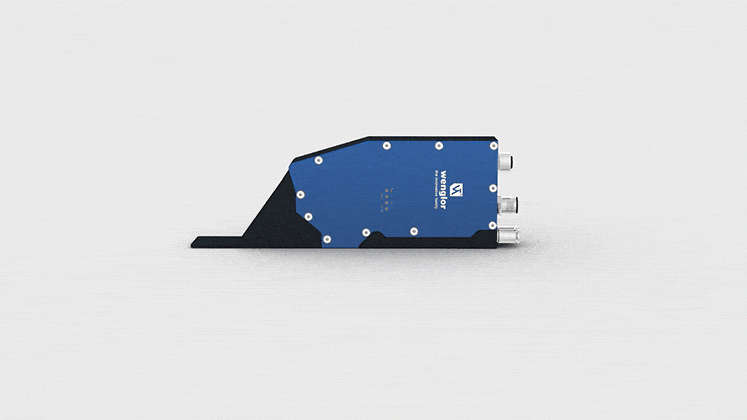

2D/3D profil sensörü MLZL
- Kompakt, dayanıklı metal gövde - ısıya ve kıvılcımlara karşı dayanıklıdır
- Yüksek profil kalitesi için yüksek kaliteli optik
- Lazeri gerçekleştirmek için 2M, 3R ve 3B lazer kullanılabilir (kırmızı, mavi)
- Entegre hava temizleme ve soğutma
- Değiştirilebilir koruyucu camlar
weCat3D serisinin 2D/3D profil sensörleri, 2D yükseklik profillerinin ve 3D nokta bulutlarının oluşturulması için lazer triangülasyon prensibini kullanır.
İnce MLZL tasarım, optik kaynak dikişi takibi için özel olarak tasarlanmıştır ve doğrudan robot koluna takılabilir. 2D/3D profil sensörü, devam eden proseste tüm bitişme türlerini algılar ve uygun robot arabirimleri sayesinde robot kontrollerini hızlı ve kolay bir şekilde entegre edilebilir.
MLZL kaynak sensörü iş başında; sağlam ve hassas
2D/3D profili otomatik olarak kullanılabilir

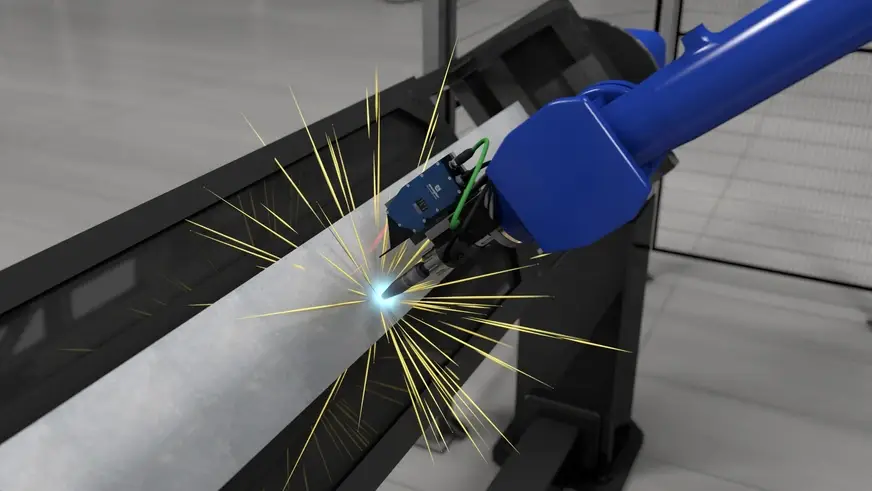

Tam otomatik robot kaynak hücrelerinde, kaynak işleminden önce bitişmelerin kenarlar, köşeler veya basamaklar üzerindeki pozisyonunun tam olarak belirlenmesi gerekir. Bunun için kaynak dikişi takibi için özel olarak geliştirilen MLZL gövdesindeki bir 2D/3D profil sensörü doğrudan robottaki kaynak torçunun yanına monte edilir.
Sistem bileşenleri

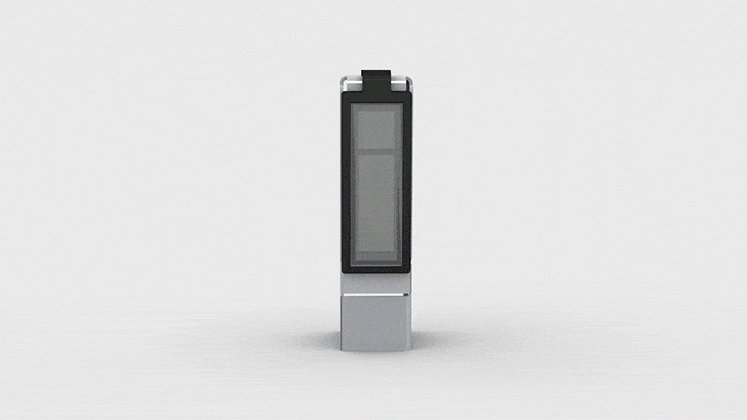

Sensör çözümleri için kaynağa dayanıklı koruma gövdesi
- Entegre sensörün en iyi şekilde korunması için sağlam paslanmaz çelik gövde
- Çeşitli tasarımlar (M, 1N, P, 1P ve TA) için uygun koruma gövdesi mevcuttur
- Daha uzun kullanım ömrü için değiştirilebilen koruyucu cam
V2A paslanmaz çelik ya da paslanmaz çelik-plastik kombinasyonu kaynak koruma gövdeleri, sensörlerin sert kaynak uygulamalarında plastik gövdeye entegre edilmesine olanak sağlar. Entegre edilebilen M, 1N, P, 1P ve TA tasarımlı sensörler koruma gövdesi içinde kıvılcım sıçramasına ve kaynak sıçramalarına karşı en iyi şekilde korunur.
Koruma gövdeleri kapsamlısistem bileşenleriyle optimum sabitlemeyi tamamlar.
