TEKNIK ÖZELLIKLER

---

Algılama özellikleri

Nominal algılama mesafesi	0,3 … 3m
Kiriş uzayı	5 mm
kontrollü yükseklik	320mm
minimum algılanabilir nesne	Ø 5mm
ışın sayısı	65
Hassasiyet ayarı	Öğretme teli

Uygulama

Fonksiyon Prensibi

verici/alıcı

Çıktılar

Çıkış tipi	0-10V + 4-20mA
Çıkış Fonksiyonu	pozitif/negatif eğim
Frekans değiştirme	[(0,2 x Işın yok - 1) + 1] x 2ms

Elektriksel veri

Çalışma gerilimi	16,8 - 30Vdc
Yüksüz besleme akımı	≤330ma
Yük akımı	< 100mA
Kaçak akım	≤ 10µA
Çıkış voltajı düşüşü	< 1,5V @ 100mA
Maksimum dalgalanma içeriği	< 1,2Vpp
LED göstergeler	kırmızı ve sarı (verici) - yeşil, kırmızı ve sarı (alıcı)
Kullanılabilirlikten önceki zaman gecikmesi	< 3s
Kısa devre koruması	Evet
Ters Polarite Koruması	Evet
Emisyon	kızılötesi
Dış ışığa müdahale	IEC EN 60947-5-2
Darbeli Aşırı Gerilim Koruması	Evet

Mekanik Veri

Boyutlar	20 mm x 329 mm x 35 mm
Ağırlık	750g
Ev materyalleri	alüminyum
Bağlantılar	M12 örgü
Aktif Kafa Malzemesi	PMMA
Çalışma sıcaklığı	-10°C…+ 55°C (donmadan)
Depolama sıcaklığı	- 25°C…+ 60°C (dondurulmadan)

Test/Onaylar

Onaylar	CE cULus
EMC uyumluluğu	IEC 60947-5-2
Şoklar ve titreşimler	IEC EN 60947-5-2
Koruma derecesi	IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar

ST151 sabitleme takımı



Dökümanlar:

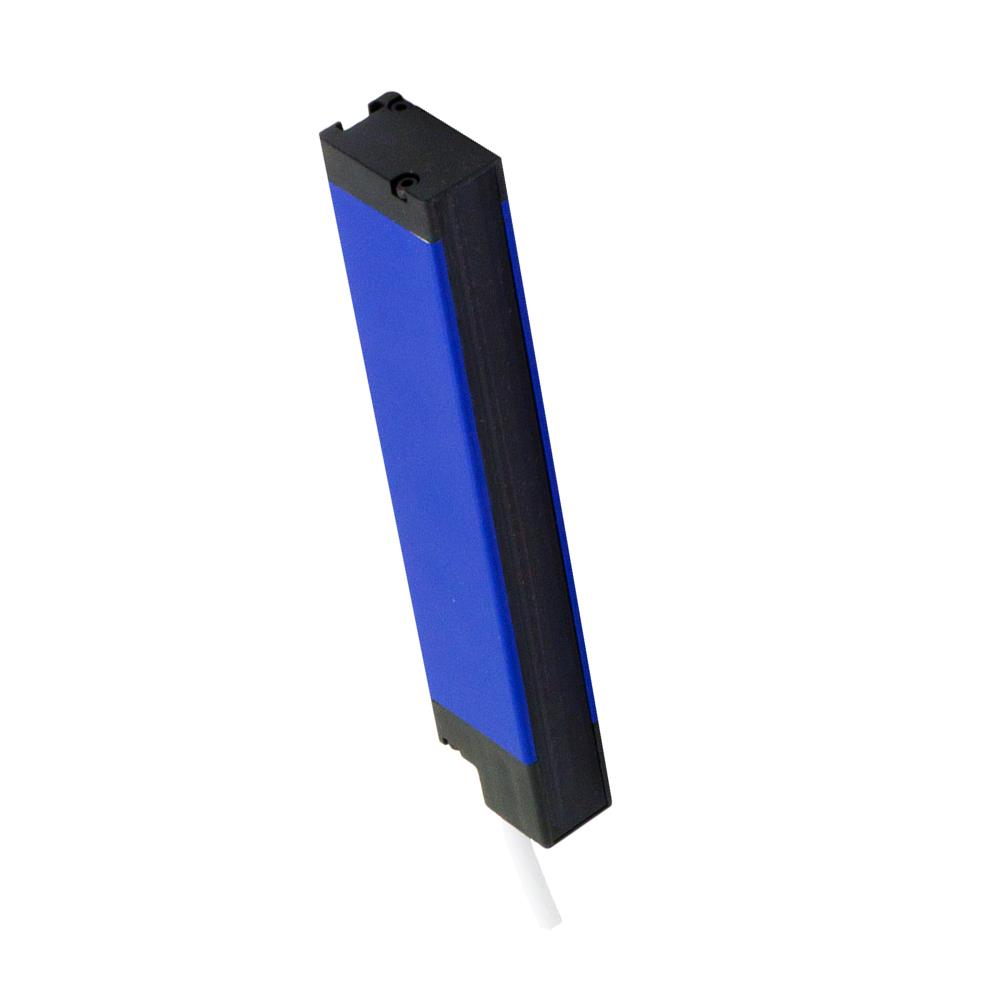

• CX2E0RA/05-032V Kompakt Gövdede Yüksek Çözünürlük
