Tüm İhtiyaçlarınız Tek Bir Yerde: wenglor Machine Vision

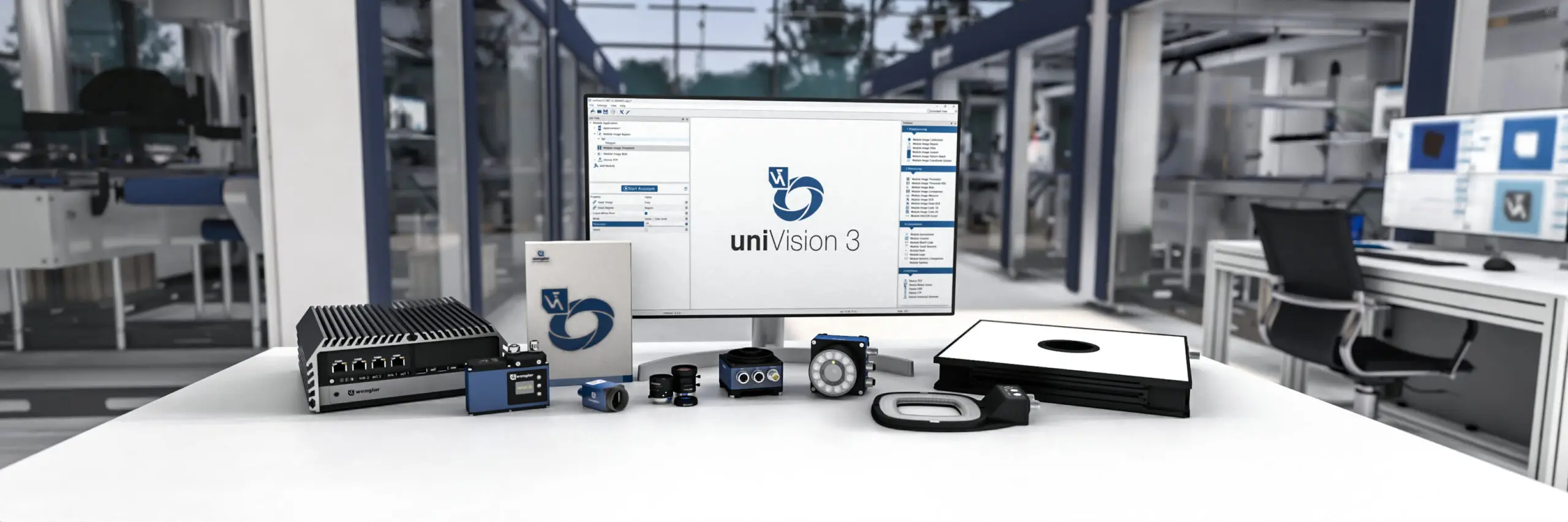

Bir bütün olarak düşünülmüş Machine Vision: wenglor, Vision uygulamalarını bireysel olarak çözümlemek için bir görüntü işleme sisteminin tüm bileşenlerini sunar. İster Smart Camera ister Machine Vision kontrol ünitesi, kameralar ve 2D/3D profil sensörlerinden oluşan görüntü işleme sistemleri olsun, güçlü uniVision 3 yazılımı yüksek performanslı donanımın yanı sıra yüksek kullanım kolaylığı, performans ve bireysel genişletilebilirlik ile öne çıkıyor. Ürün çeşitliliği ve kapsamlı servis etkileyicidir. wenglor Machine Vision ile tüm ihtiyaçlarınız tek bir yerde!

Smart Camera B60 ile Robotik Pick-and-Place

Çeşitli bisküvi kalıpları, ayrılmadan bir konveyör bandı üzerinden robota ulaşır. Bir ışık bariyeri varlığı algılar ve bisküvilerin pozisyonunu ve dönme konumunu algılayan Smart Camera B60'ın görüntü kaydını tetikler. wenglor uniVision 3 güçlü görüntü işleme yazılımı sayesinde kamera, konumlandırma modülü aracılığıyla bisküvi formunu algılar, kontrol eder ve kavrama noktasını robot üreticisinden bağımsız olarak doğrudan robota iletir. Bu sayede ayıklama prosesi, şekil ve kalite gibi önceden tanımlanmış faktörlere göre güvence altına alınır.
Smart Camera B60, lider üreticilerin (örn. UR, KUKA) robot sistemleri ile doğrudan iletişimden ve BOSCH Nexeed Automation'a entegrasyondan faydalanır. Standartlaştırılmış arayüzler hızlı entegrasyon sağlar ve kurulum, çalıştırma ve veri alışverişini önemli ölçüde kolaylaştırır.

2D Görüntü İşleme ile Yüzey Denetimi

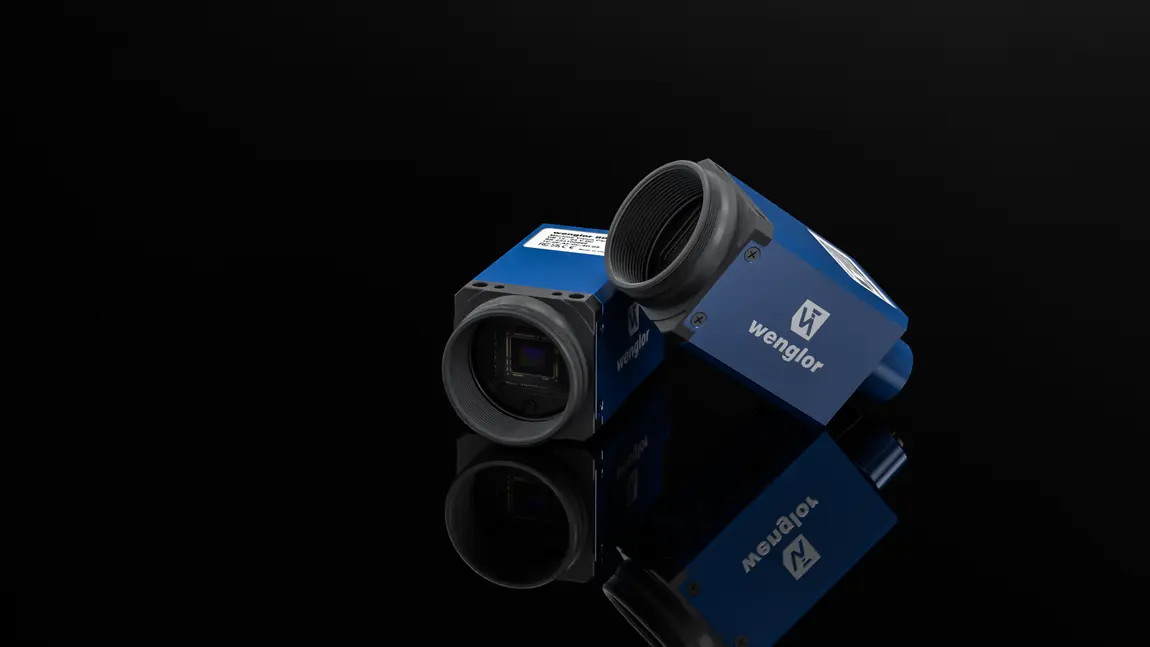

Machine Vision kamera BBVK, kurabiyelerin yüzeyini hassas bir şekilde kontrol eder. uniVision 3 yazılımının “Blob” modülü ile görüntüdeki düzensizlikler piksel grupları (“bloblar”) olarak algılanır. Daha büyük bloblar yüzey kusurları olarak sınıflandırılır ve hasarlı veya kötü işlenmiş objeler ayrılır. En modern CMOS sensör teknolojisini kullanan BBVK serisi Global Shutter kameralar, 24 megapiksele kadar etkileyici bir çözünürlük ve yüksek bir kare hızı sunar. Dinamik uygulama senaryolarında bile optimum görüntü kalitesini garanti ederler. Çok küçük ve sağlam gövde, kompakt montajı mümkün kılar ve dar montaj durumlarına bile uymasını sağlar. Machine Vision kontrol ünitesi MVC ve görüntü işleme yazılımı uniVision 3 ile birlikte zorlu görüntü işleme görevleri başarıyla gerçekleştirilir. Kullanıcılar, 4,4 GHz saat frekansına sahip MVC'nin güçlü Intel® Core i7 işlemcisinden aynı anda 16 cihaza kadar çok sayıda arayüzle yararlanabilir. Portföy, çok sayıda uygun aydınlatma, objektif ve filtre ile tamamlanmaktadır.

2D/3D Profil Sensörlü ve Machine Vision Kontrol Üniteli Yükseklik Ölçümü

weCat3D serisinin 2D/3D profil sensörleri, lazer triangülasyonu aracılığıyla yüksek detaylı 2D yükseklik profilleri oluşturur. Bunlar analiz ve işleme için doğrudan Machine Vision kontrol ünitesi MVC'ye aktarılır. Machine Vision kontrol ünitesinde, uygulamayı en iyi şekilde çözmek için güçlü Machine Vision yazılımı uniVision 3 kullanılır. Ölçülen veriler nominal değerlerden saptığında, ilgili kurabiyeler ayrılır. MVC üzerindeki uniVision 3 ile profil sensörleri ve Machine Vision kameraları paralel olarak çalıştırılabilir. 2D yükseklik profillerinin olağanüstü kalitesi, farklı lazer renkleri ve sınıflarının yanı sıra aynı anda 2D profil analizi ve 2D görüntü işleme özelliği, üretim süreçlerini önemli ölçüde optimize eder.

Machine Vision kamera ve Machine Vision kontrol ünitesi ile kalite kontrolü

Kurabiyelerin üzerine doğru şekilde şeker kaplaması uygulanıp uygulanmadığı bir Machine Vision kamera ile kontrol edilir. Uygun aydınlatma tekniği ile desteklenen kamera, değerlendirme için Machine Vision kontrol ünitesine aktarılan yüksek çözünürlüklü görüntüleri kaydeder. “Görüntü karşılaştırması” yazılım modülünde kaydedilen görüntüler bir referans görüntü ile karşılaştırılır, uniVision 3 yazılımı şeker kaplamanın en küçük sapmalarını da algılar ve RTE arabirimi aracılığıyla kumandaya aktarır. Bu, ilgili objeleri ayırır. Machine Vision kontrol ünitesi ve uniVision görüntü işleme yazılımı ile 2D görüntü işleme ve 2D profil analizi modülleri, 16 cihaza kadar eşzamanlı ve birbirinden bağımsız olarak çalıştırılabilir.
