    Hassas Mesafe Ölçümü için Time-​of-Flight Sensörleri

    wintec’e sahip (wenglor interference-​free technology) Time-​of-Flight (ToF) uzun mesafe özellikli lazer mesafe sensörleri on yıldan uzun süredir dünya çapında sayısız endüstriyi etkiliyor. Bu sensörlerin yeni nesli, DS teknolojisi sayesinde hassasiyet, performans, parazit güvenliği, haberleşme yeteneği ve sağlamlık konularında bir kez daha standartları belirliyor. Lazer mesafe sensörleri olarak da adlandırılan ışık hareket süresi sensörleri, objeleri renk, parlaklık, yüzey yapısı ve eğim açısından bağımsız olarak algılar.
    Bizi hemen arayın!


    DS teknolojisine (Dynamic Sensitivity) sahip wintec.

    Klasik gönder-​al süresi teknolojilerine kıyasla en yeni wintec nesli, “Dynamic Sensitivity” teknolojisiyle (DS) çalışır. Lazer mesafe sensörü, nano saniye aralığında lazer ışık atımları gönderir, bunların sinyalleri istatistiksel olarak değerlendirilir ve böylece objeye olan mesafe değerini hesaplar.

    • Benzersiz alıcı hassasiyeti
    • 10.000 mm’ye kadar geniş çalışma aralığı
    • Sadece 3 mm’lik tekrarlanabilirlik
    • 100.000 Lux’e kadar yüksek ortam ışığı dayanıklılığı
    • Bozucu etkilere karşı duyarsızdır

    DS teknolojisine (Dynamic Sensitivity) sahip wintec.

    Klasik gönder-​al süresi teknolojilerine kıyasla en yeni wintec nesli, “Dynamic Sensitivity” teknolojisiyle (DS) çalışır. Lazer mesafe sensörü, nano saniye aralığında lazer ışık atımları gönderir, bunların sinyalleri istatistiksel olarak değerlendirilir ve böylece objeye olan mesafe değerini hesaplar.

    • Benzersiz alıcı hassasiyeti
    • 10.000 mm’ye kadar geniş çalışma aralığı
    • Sadece 3 mm’lik tekrarlanabilirlik
    • 100.000 Lux’e kadar yüksek ortam ışığı dayanıklılığı
    • Bozucu etkilere karşı duyarsızdır

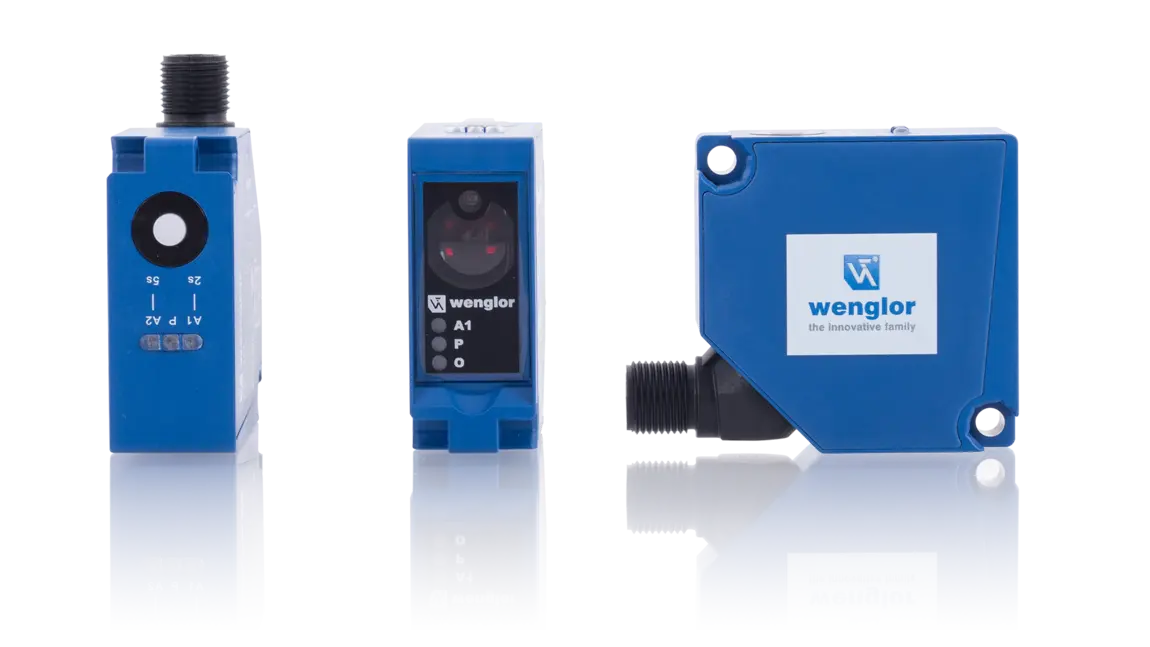

    Plastik gövdede ToF sensörlerinin teknik verileri

    • Çalışma aralığı 50 mm – 10.000 mm
    • Tekrarlanabilirlik maks. 3 mm
    • Doğrusallık sapması 10 mm
    • ölçüm hızı 500/sn
    • ölçüler 50 × 50 × 20 mm
    • IO-​Link 1.1

    V4A paslanmaz çelik gövdedeki ToF sensörlerinin teknik verileri

    • Çalışma aralığı 50 mm – 10.000 mm
    • Tekrarlanabilirlik maks. 3 mm
    • Doğrusallık sapması 10 mm
    • ölçüm hızı 500/sn
    • ölçüler 50 × 54,7 × 25 mm
    • IO-​Link 1.1
    [siteorigin_widget class=”SiteOrigin_Widget_Accordion_Widget”][/siteorigin_widget]

    Güvenlik ve güvenilirlik için ışık hareket süresi sensörleri

    Çok yüksek ortam ışığı dayanıklılığı

    DS teknolojisi sayesinde Time-​of-Flight sensörleri, 100.000 Lux’a kadar bozucu ortam ışığına karşı olağanüstü dayanıklıdır; güçlü güneş ışığında bile güvenilir işlev garanti edilir.

    Karşılıklı etkilenme olmaz

    Işık hareket süresi sensörü, kirli ortamlarda bile güvenilir bir şekilde çalışır. Bunu örneğin toz ve talaş gibi bozucu ortam koşulları gizlenebilir. Arka plandaki, yansıtıcı uyarı yelekleri gibi engelleyici etkenler de lazer mesafe sensörünü etkilemez.

    [siteorigin_widget class=”SiteOrigin_Widget_Accordion_Widget”][/siteorigin_widget]

    Dayanıklılık

    ECOLAB onaylı ve yüksek IP69K koruma sınıfıyla V4A’dan (1.4404/316L) üretilen dayanıklı paslanmak çelik gövdesi sayesinde wintec ölçüm sensörü, temizlik maddelerine dayanıklıdır ve dolayısıyla gıda maddeleri endüstrisindeki yüzey yıkama işlemlerine son derece uygundur.

    Sağlamlık

    Sağlam paslanmaz çelik gövde sayesinde ToF sensörleri yağların ve soğutma yağlarının yanı sıra darbelere karşı dayanıklıdır ve bu nedenle son derece uzun ömürlüdür. Bu nedenle zorlu endüstriyel ortamlarda kullanım açısından çok uygundur.

    Direnç

    Işık hareket süresi sensörü, aşındırıcı temizlik maddeleriyle ve dezenfektanlarla sık ve yoğun temizliğe sorunsuzca dayanır; 100 bar ve 80 ºC su sıcaklığında yapılan yüksek basınçlı temizlik buna dahil.

    Koruma

    Kaynak uygulamaları gibi kuvvetli kıvılcımların olduğu ortamlarda, değiştirilebilir PMMA özel kaplamalı optik cam, mesafe sensörünün sağlam paslanmaz çelik gövde içinde daha iyi korunmasını sağlar. Kaynak sıçramaları nedeniyle aşınan camlar kolayca değiştirilebilir. Böylece ek bir koruma gövdesine gerek duyulmaz ve mesafe sensörünün değiştirilmesi gerekmez.

    Ürün Çıkış Bağlantı Hızlanma sensörü Büyük ışık noktası
    P1PY101 2× PNP anahtarlama çıkışı M12 fiş,
    5 pin’li    		 X X
    P1PY102 2× PNP anahtarlama çıkışı M12 kablo boynu, 5 pin’li X X
    P1PY103 2× NPN anahtarlama çıkışı M12 fiş,
    5 pin’li    		 X X
    P1PY104 2× NPN anahtarlama çıkışı M12 kablo boynu, 5 pin’li X X
    P1PY107 Analog 0…10 V M12 fiş,
    5 pin’li    		 X X
    P1PY108 Analog 4…20 mA M12 fiş,
    5 pin’li    		 X X
    P1PY109 Çakışmasız
    PNP    		 M12 fiş,
    5 pin’li    		 X X
    P1PY111 2× PNP anahtarlama çıkışı M12 fiş,
    5 pin’li    		 ✓ X
    P1PY113 2× NPN anahtarlama çıkışı M12 fiş,
    5 pin’li    		 ✓ X
    P1PY131 2× PNP anahtarlama çıkışı M12 fiş, 5 pin’li X ✓
    P1PY133 2× PNP anahtarlama çıkışı M12 fiş, 5 pin’li X ✓
    P1PY137 Analog 0…10 V M12 fiş, 5 pin’li X ✓
    P1PY138 Analog 4…20 mA M12 fiş, 5 pin’li X ✓



    Tip Çıkış Bağlantı Hızlanma sensörü Değiştirilebilir optik cam
    P2PY101 2x PNP anahtarlama çıkışı M12 fiş, 5 pin’li ✓ X
    P2PY103 2 NPN anahtarlama çıkışı M12 fiş, 5 pin’li ✓ X
    P2PY105 2x PNP anahtarlama çıkışı M12 fiş, 5 pin’li ✓ ✓
    P2PY106 2x NPN anahtarlama çıkışı M12 fiş, 5 pin’li ✓ ✓
    P2PY107 Analog 0…10 V M12 fiş, 5 pin’li ✓ X
    P2PY108 Analog 4…20 mA M12 fiş, 5 pin’li ✓ X
    P2PY109 Antivalent
    PNP    		 M12 fiş, 5 pin’li ✓ X
