    Wenglor Güçlü Profil Sensörü weCat3D MLZL

    Wenglor weCat3D serisinin 2D/3D profil sensörleri MLZL, kalite ve hassasiyet bakımından en yüksek taleplerin yerine getirildiği tam otomatik kaynak dikişi takibi için tasarlanmıştır. Bu sırada sensör, kaynak edilecek bağlantının pozisyonunu lazer triangülasyon yoluyla güvenilir şekilde algılar.

    Kâşifler için teknik bilgiler

    Kaynak işlemlerinde kullanılmak üzere özel olarak tasarlanan MLZL tasarımı, kaynak torçu üzerinde engelleyici konturların oluşmasını önlemek için özellikle kompakttır. Kaynak dikişi takibi için optimize edilmiş profil sensörü, zorlu yüzeylerde bile gürültüsüz iyi bir profil kalitesi sunar. Entegre soğutma ve hava ile temizleme, sıcak ve kirli endüstriyel alanlarda kullanıma olanak tanırken ayarlanabilir örtü, kaynak optiğini arkın parlaklığına ve ısısına karşı korur.

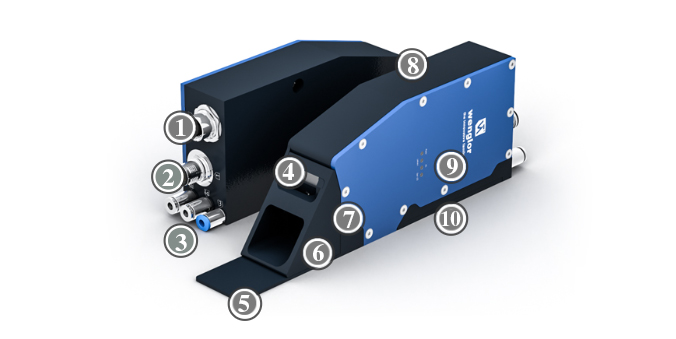

    İnteraktif genel bakışımızda MLZL profil sensörünün diğer teknik özelliklerini keşfedin.

    1) Saniyede 4.000 profile kadar hızlı 1 Gb Ethernet
    2) 4 yapılandırılabilir giriş/çıkışa sahip standart M12x1 fiş
    3) Yıkama (hava) ve soğutma (hava veya su) için itmeli bağlantılar
    4) Çeşitli dalga boylarında (kırmızı veya mavi) ve lazer sınıflarında (2M, 3R ve 3B) yüksek kaliteli hat lazeri
    5) En iyi sonuçlar için optikleri koruyan ayarlanabilir koruma sacı
    6) Alet gerektirmeden ve hızlı bir şekilde değiştirilebilen koruyucu cam
    7) Sensör kamerasında mükemmel görüntüleme için yüksek performanslı optikler
    8) Dar alanlar için ince ve kompakt gövde şekli (33 × 183 × 69,9 mm)
    9) Kolay sensör durumu algılaması için yan LED gösterge
    10) Yüksek ortam sıcaklıklarında kullanım için entegre soğutma

    Detaylı Teknik Özellikler

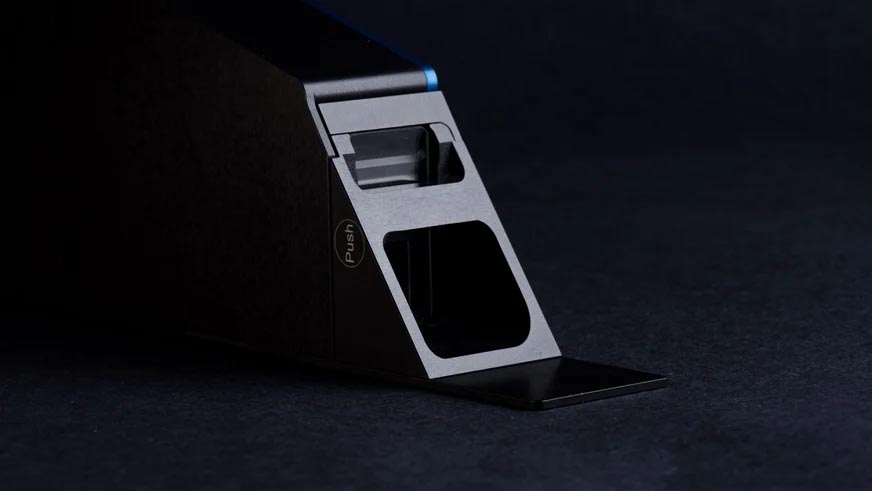

    Optik

    Değiştirilebilir koruyucu camlı yüksek kaliteli optik

    * X yönünde 32 μm ve Z yönünde 8,3 μm çözünürlüğe ve 4.000 Hertz ölçüm hızına kadar yüksek performanslı kamera
    * Alet kullanmadan kolay koruyucu cam değişimi: Koruyucu cam tutucusunu itin, camı değiştirin, koruyucu cam tutucusunu tekrar takın.
    * Cam ve plastik koruyucu camlar mevcuttur.

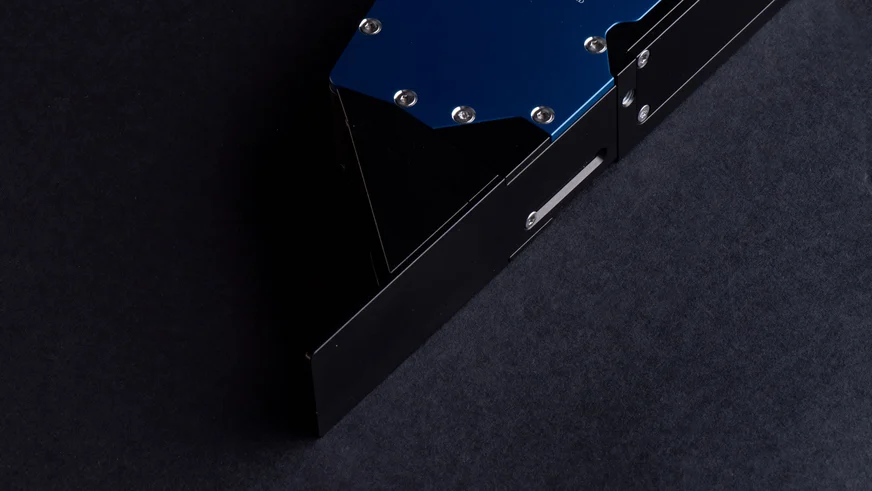

    Koruma Sacı

    Kademesiz ayarlanabilir koruma sacı

    * Yüksek kaliteli profil kalitesi için optikleri ark parlaklığına ve ısısına karşı korumak üzere esnek şekilde ayarlanabilen metal koruma sacı
    * Bir sabitleme civatası (Torx TX8) üzerinden mekanik ve kademesiz olarak ayarlanabilir.

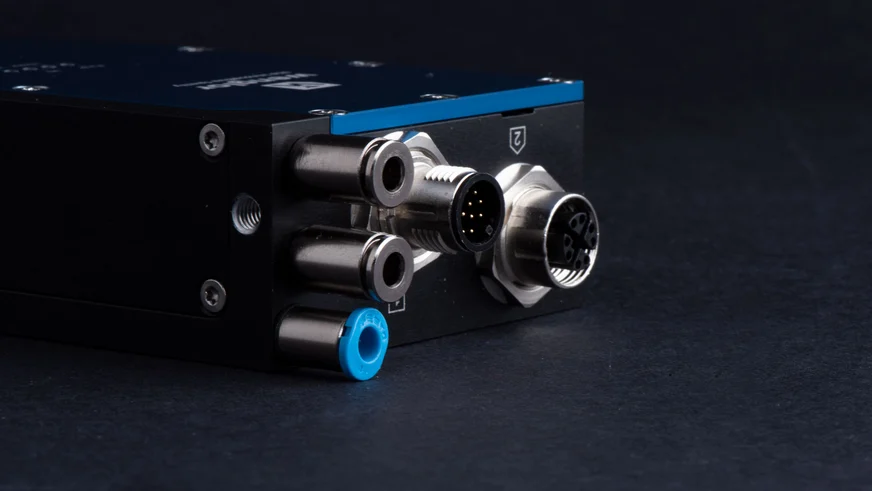

    Hava ile Temizleme

    Görüş alanı için hava ile temizleme

    * Lazerin ve kameranın önündeki optik pencerelerde sensörün işlevini bozabilecek kirlenmeyi önlemek için entegre hava ile temizleme
    * Hava beslemesine alet kullanmadan hızlı ve güvenli bağlantı için özel, renk kodlu itmeli bağlantı (mavi)

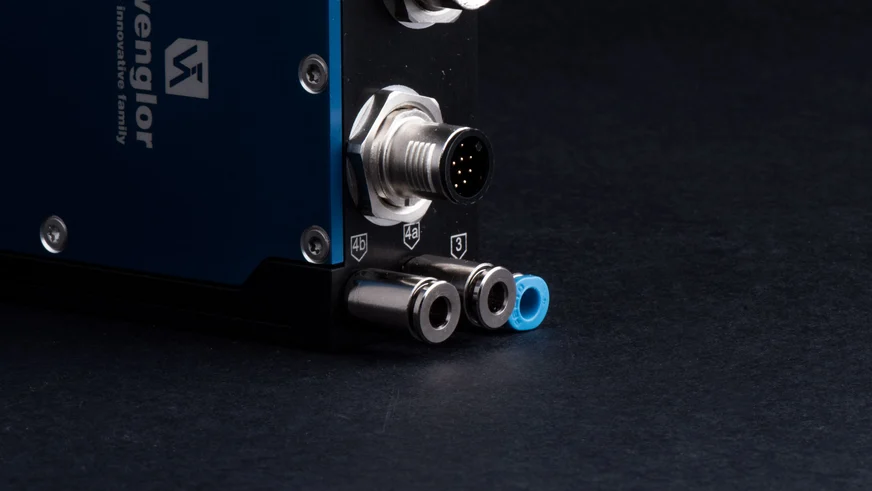

    Soğutma

    Entegre soğutma

    * Kaynak uygulamalarında yüksek çevre sıcaklığı nedeniyle kameranın ve lazerin aşırı ısınmasını önlemek için entegre soğutma olanağı
    * İsteğe bağlı olarak daha yüksek soğutma kapasitesi için hava veya su ile soğutma
    * Alet kullanmadan ortam belemesine hızlı ve güvenli bağlantı için özel itmeli bağlantı



    Filtre

    Sorunsuz nokta bulutu için optik filtre

    * Ortam ışığına karşı yüksek dayanıklılık sağlayan, yüksek kaliteli, dar bantlı parazit filtresi
    * Kaynak işlemi nedeniyle büyük artefaktlar oluşmadan net bir görüntü elde etmek için lazer dalga boyunun dışında rahatsız edici ışığı etkili bir şekilde baskılama



    Wenglor weCat3D MLZL’ye genel bakış

    Görüş alanı



    Kaynak dikişi takibinde zorluk: Darbe tipleri

    Optik kaynak dikişi takibinde, yüksek kaliteli bir kaynak dikişinin hassas bir şekilde yerleştirilmesini sağlamak için, birbirine kaynak yapılacak objelerin pozisyonu güvenilir şekilde tespit edilmelidir. Bu esnada farklı darbe tipleri arasında ayrım yapılır.

    Alın Kalınlığı

    İç Köşe Kaynak (X Durumu)



    Bindirme Kaynağı



    Dış Köşe Kaynak



    Paralel Kaynak



    Çoklu Kaynak



    İç Köşe Kaynak

    Açılı Kaynak

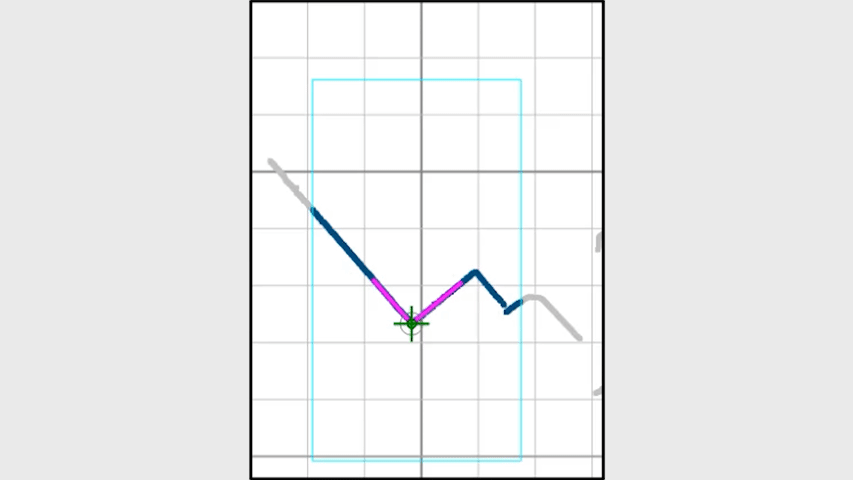

    Wenglor weCat3D profil sensörü MLZL, tüm bitişme türlerinde özel algoritma sayesinde takip noktasının güvenli bir şekilde algılanmasını sağlayan ve böylece kaynak ünitesini hassas bir şekilde yönlendiren uniVision yazılımının kaynak dikiş takibi modülünü kullanır.
    Aşağıdaki videoda MLZL profil sensörünü robot kaynağı işleminde izleyin. İç köşe kaynak (T-​joint), alın kaynağı (butt joint) ve bindirme kaynağı (lap joint) bağlantı türleri gösterilmiştir.

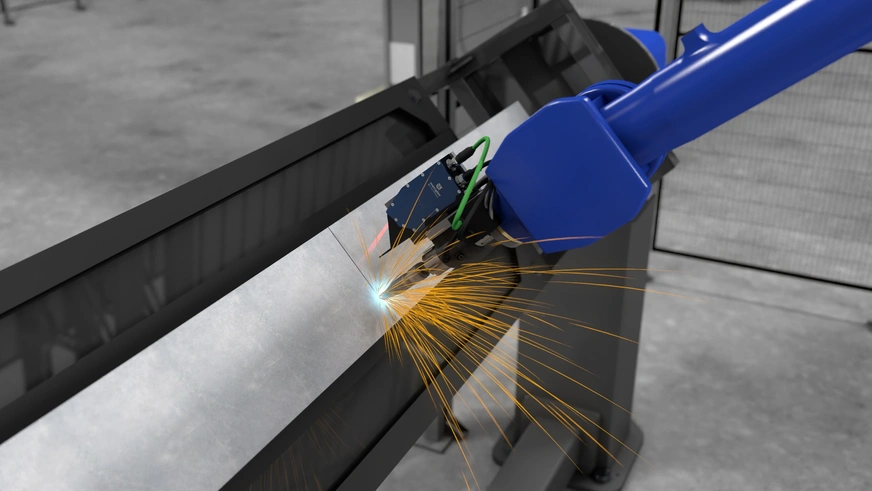

    Kaynak sürecindeki entegrasyon olanakları

    Kaynak dikişi takibinde MLZL 2D/3D profil sensörünün entegrasyonu için çeşitli olanaklar vardır. Güçlü sensör, özel gövde şekli sayesinde özellikle robot kaynağında kullanım için uygundur ancak üçüncü şahıs yazılımı ile kaynak uygulamalarında da kullanılabilir. Teklif için NOX OTOMASYON ile iletişime geçebilirsiniz.
