TEKNIK ÖZELLIKLER

---

Algılama özellikleri

Nominal algılama mesafesi	30 mm
minimum algılanabilir nesne	0,8 mm
Si	Evet
Hassasiyet ayarı	Numara

Çıktılar

Çıkış tipi	NPN
Çıkış Fonksiyonu	YAPMAK
Frekans değiştirme	4kHz

Elektriksel veri

Çalışma gerilimi	12...24Vdc
Yüksüz besleme akımı	≤ 20mA
Yük akımı	100mA
Çıkış voltajı düşüşü	≤ 1,5V @ IL =100 mA
Maksimum dalgalanma içeriği	≤ %10
Kullanılabilirlikten önceki zaman gecikmesi	150ms
Kısa devre koruması	Evet
Ters Polarite Koruması	Evet
Emisyon	Kırmızı LED, modüle edilmiş
Dış ışığa müdahale	5000lux (akkor lamba), 10000lux (güneş ışığı)

Mekanik Veri

Boyutlar	Genişlik yuvası algılama 30 mm - Derinlik yuvası algılama 40 mm
Ağırlık	66g
Ev materyalleri	boyalı alüminyum
Bağlantılar	M8 fişi 3 pimli
Aktif Kafa Malzemesi	Poliamid/cam
Çalışma sıcaklığı	- 10°C…+ 60°C
Depolama sıcaklığı	- 40°C…+ 80°C
Genişlik yuvası algılama	30 mm
Derinlik yuvası algılama	40mm

Test/Onaylar

Onaylar	CE UL
EMC uyumluluğu	EN 60947-5-2
Koruma derecesi	IP67



Dökümanlar:

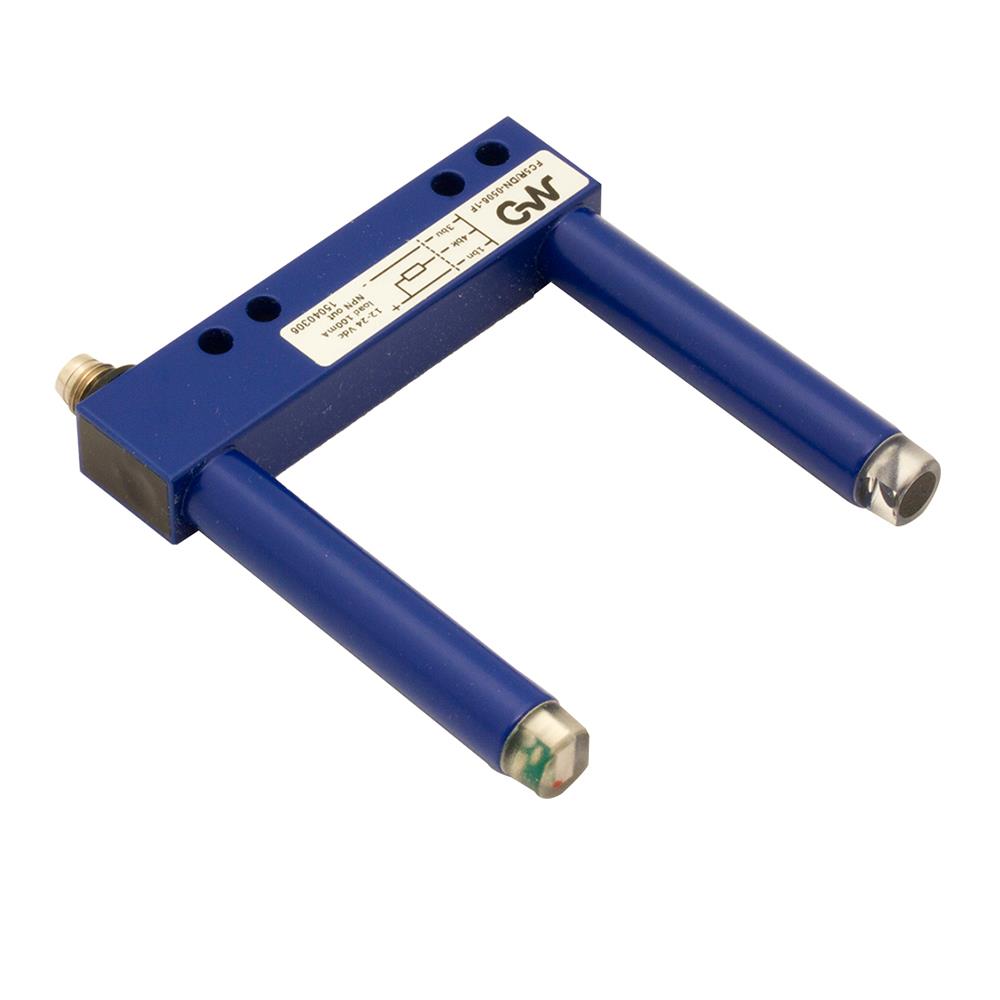

• FC5R/DN-0303-1F Çatal Sensörler
